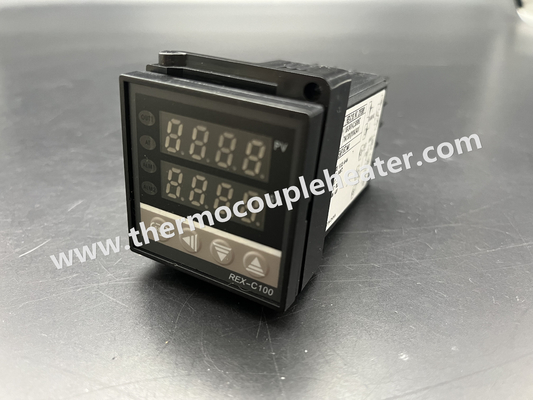

Regulador de temperatura de REX Series PID C100 48x48

Regulador de temperatura de REX Series PID C100 48x48

1. Descripción general:

El regulador de temperatura del PID de la serie de REX es adopta el microordenador especial que ajusta el metro que emplea poder que cambia y tecnología del soporte de la superficie (SMT), por lo tanto, el regulador es muy elegante y confiable. Sus funciones especiales como el diagnóstico auto, el ajuste auto y el control inteligente. Puede ser utilizado extensamente en la exhibición y el control del parámetro de la temperatura, de la presión, del flujo, y del nivel líquido.

2. Índice técnico principal:

1) Entrada:
El termopar (TC), temperatura de la resistencia detecta (la IDT)
Señales estándar de la corriente y del voltaje.

2) Exhibición:
Valor de proceso (picovoltio), valor de determinación (SV): - 1999~+1999
Ajuste auto de la alarma de la salida (OUT1, OUT2) (ALM1, ALM2) (EN)
Exhibición: LED

3) Manera del control
Control de (1).PID (CON./DESC. incluyendo, posición PID y PID continuo)
(2).Auto que fija control

4) Exactitud
Exactitud de la medida: ±0.5%FS
Error de la remuneración de terminal frío: ±2℃ (enmiende dentro de 0~50℃ por suave)
Resolución: 14bit. Samplingperiod: 0.5Sec.

5) Determinación de la gama:
Valor de determinación (SV): la misma gama con el picovoltio
Banda proporcional (P): 0~full se extienden (el control CON./DESC. cuando está fijado a 0)
IntegrationTime (I): 0~3600Sec (ninguna acción integral cuando está fijado a 0)
Tiempo derivado (D): 0~3600Sec (ninguna acción derivada cuando está fijado a 0)
Período proporcional: 1~100Sec
Anchura hysteretic del lazo de la salida del control encendido-apagado: 1~100℃ (u otras unidades del picovoltio)

6) Salida del control
(1) salida de la moneda: DC 0~10Ma, 4~20mA salida del voltaje<500> (de RL (2): DC 0-5V, 1-5V (RL>10K)
salida de la retransmisión (de 3): Capacidad de contacto: 250V CA 3A (carga resistente)
salida del impulso del voltaje (de 4): 0-12V (aplicable para la retransmisión de estado sólido SSR)
salida del rectificador controlado de silicio (de 5) (SCR): cero-cruz que acciona o el accionar del defasaje (carga resistente)
(6) salida alarmante de la función: 2 grupos hicieron salir a lo más, 12 modos
Capacidad de contacto de la salida: 250V CA 3A

7) Otros parámetros
(1) resistencia de aislamiento: >50MΩ (500V DC)
fuerza del aislamiento (de 2): 1500V AC/min
consumo de energía (de 3):<10v> ambiente del servicio (de 4): 0~50℃, 30~85RH, ningún gas corrosivo
(5) pesos: abt.0.5Kg (tipo C900)

3. Esquema, montaje, taladro
