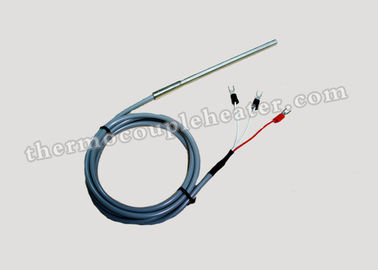

La IDT de fines generales métrica Pt100 del termopar del tubo/del alambre sonda 316SS

Puntas de prueba de fines generales de la IDT métrica Pt100 del tubo y del alambre

Descripción de producto:

Los detectores de la temperatura de la resistencia (IDT) detectan exactamente temperatura con un grado excelente de repetibilidad y de capacidad de intercambio de elementos. La IDT se compone de ciertos elementos metálicos cuyo cambio en resistencia sea una función de la temperatura. En funcionamiento, una pequeña corriente de la excitación se pasa a través del elemento, y el voltaje, que es proporcional a la resistencia, después se mide y se convierte a las unidades de calibración de la temperatura. El elemento de la IDT es fabricado enrollando un alambre (elementos de la herida del alambre) o plateando una película (elementos de la película fina) en una base de cerámica o de cristal y sellando el elemento dentro de una cápsula de cerámica o de cristal.
Puesto que la mayoría del RTDs tiene una resistencia inicial baja, a menudo 100 ohmios, y tienen un pequeño cambio en resistencia por unidad de gama de temperaturas, la resistencia del alambre de ventaja se compensa a menudo con tres o una configuración de cuatro cables del puente incorporado a los aparatos de medición. Seleccionando los elementos apropiados y el forro protector, RTDs puede actuar en una gama de temperaturas (- 200 a 650) del °C [- 328 a 1202] °F.

Especificación:

Característica:

°F de la gama de temperaturas -328 (- °C) 200 a través del °F +1562 (°C) +850

Temperatura estándar clasificada para el °F hasta 1112 del uso (°C) 600

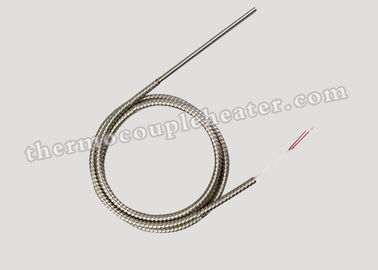

Envolturas rígidas y bendable

el ® cubrió las puntas de prueba disponibles

Elementos 100 o 1000 ohmios, clase A (0,06%) o B (0,12%)

Europeo de la curva 100 ohmios @ 0 ohmios/ohmio/grado C del °C= 0,00385

Americano de la curva 100 ohmios @ 0 ohmios/ohmio/grado C del °C =0.00392

Fino-película o alambre-herida, platino, níquel o cobre

Diámetro de la envoltura: 3m m, 4m m, 5m m, 6m m

Longitud de la envoltura: no hay límite superior en longitud de la envoltura. La longitud práctica mínima es 2 pulgadas.

Configuraciones de la ventaja: del alambre 2, 3 y 4 elemento solo + dual,

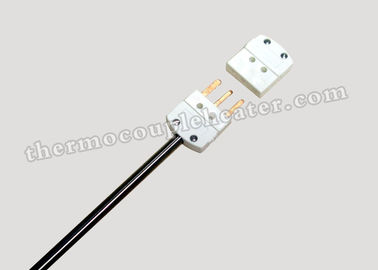

Estándar y aduana rápidos de las desconexiones

Recintos: estándar y a prueba de explosiones

Transmisores: 4-20 aislado mA, carril del estruendo y soporte principal, estándar y a prueba de explosiones.

Thermowells

Uso:

La IDT de fines generales métrica Pt100 del tubo y del alambre se ha diseñado para ser utilizada en área abajo,
Automotriz, células de la prueba del motor
Co-energía, solar, carbón-gasificación, combustible, y nuclear fósiles
Pilas de combustible
Comida y bebida
Hornos y refrigeradores
Procesos industriales
Médico
Productos farmacéuticos
Químico y petroquímico
R&D
