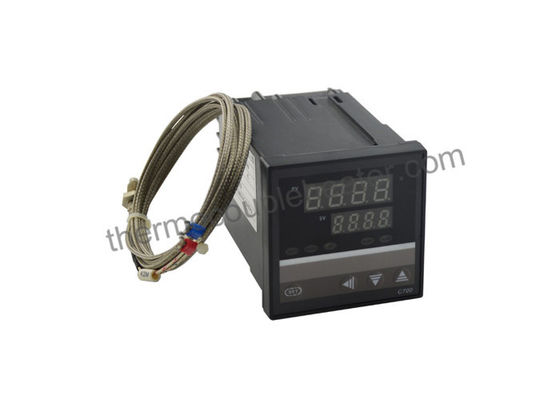

Regulador de temperatura industrial innovador de la IDT pid del TC con el indicador digital

Regulador de temperatura industrial innovador de la IDT pid del TC con el indicador digital

Descripción general

El regulador de temperatura del PID de la serie de REX es el nuevo producto desarrollado cerca
nuestra compañía. Adopta el microordenador especial que ajusta el metro eso
emplea el poder y la tecnología (SMT) de la transferencia del soporte de la superficie, por lo tanto,
el regulador es muy elegante y confiable. Sus funciones especiales les gusta el auto
diagnóstico, ajuste auto y control inteligente. Puede ser utilizado extensamente en
exhiba y el control del parámetro de la temperatura, ejerce presión sobre, fluye, y
nivel líquido.

Specitications

1, entrada:
El termopar (TC), temperatura de la resistencia detecta (la IDT)
Señales estándar de la corriente y del voltaje.
2, exhibición:
Valor de proceso (picovoltio), valor de ajuste (SV): - 1999~+1999
Ajuste auto de la alarma de la salida (OUT1, OUT2) (ALM1, ALM2) (EN)
Exhibición: LED
3, manera del control
Control de (1).PID (CON./DESC. incluyendo, colocan el PID y el PID continuo)
Control del ajuste de (2).Auto
4.Accuracy
Exactitud de la medida: ±0.5%FS
Error de la remuneración de terminal frío: ±2℃ (enmiende dentro de 0~50℃ por suavidad)
Resolución: 14bit. Samplingperiod: 0.5Sec.
gama 5.Setting:
Valor de ajuste (SV): la misma gama con el picovoltio
Banda proporcional (P): gama 0~full (control CON./DESC. cuando sistema a 0)
IntegrationTime (I): 0~3600Sec (ninguna acción integral cuando sistema a 0)
Tiempo derivado (D): 0~3600Sec (ninguna acción derivada cuando sistema a 0)
Período proporcional: 1~100Sec
Anchura hysteretic hecha salir del lazo del control encendido-apagado: 1~100℃ (u otras unidades del picovoltio)
salida 6.Control
(1) moneda hecha salir: DC 0~10Ma, 4~20mA voltaje (<500> de RL (2) hecho salir: DC 0-5V, 1-5V (RL>10K)
retransmisión (de 3) hecha salir: Capacidad de contacto: 250V CA 3A (carga resistente)
impulso del voltaje (de 4) hecho salir: 0-12V (aplicable para la retransmisión de estado sólido SSR)
rectificador controlado de silicio (de 5) (SCR) hecho salir: cero-cruz que acciona o
el accionar del defasaje (carga resistente)
(6) función alarmante hecha salir: 2 grupos hechos salir a lo más, 12 modos
Capacidad de contacto de la salida: 250V CA 3A
parámetros 7.Other
(1) resistencia de aislamiento: >50MΩ (500V DC)
fuerza del aislamiento (de 2): 1500V AC/min
consumo de energía (de 3):<10v> ambiente del servicio (de 4): 0~50℃, 30~85RH, ningún gas corrosivo
(5) pesos: abt.0.5Kg (tipo C900)

control 5.First hecho salir (OUT1) (lado de la calefacción)
M: El contacto de retransmisión hizo salir 8: Salida actual (DC 4~20mA)
V: Salida T del impulso del voltaje: Hidración que conduce salida
control 6.Second hecho salir (OUT2) (lado de enfriamiento)
Falta de información: cuando la operación de control es F o D
M: Salida del contacto de retransmisión
8: Salida actual (DC 4~20mA)
V: Salida del impulso del voltaje
T: Hidración que conduce salida
alarma 8.Second de la alarma 7.First (ALM1) (ALM2)
N: ninguna alarma A: Alarma diagonal del Superior-límite
B: Alarma diagonal C del Bajo-límite: Alarma superior e inferior del prejuicio del límite
D: Alarma en área
E: Alarma espera del prejuicio del superior-límite atada
F: Alarma espera del prejuicio del bajo-límite atada
G: Alarma superior e inferior espera del prejuicio del límite atada
H: Alarma del valor de la entrada del Superior-límite
J: alarma del valor de la entrada del Bajo-límite
K: Alarma espera del valor de la entrada del superior-límite atada
L: Alarma espera del valor de la entrada del bajo-límite atada
