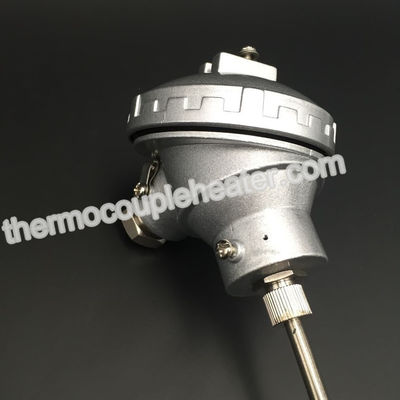

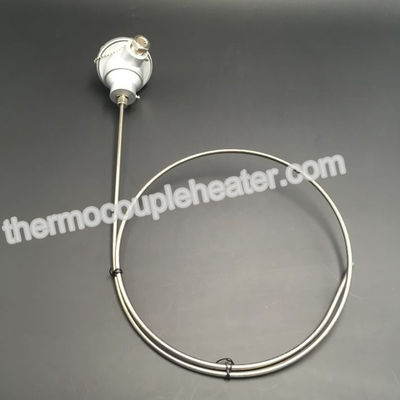

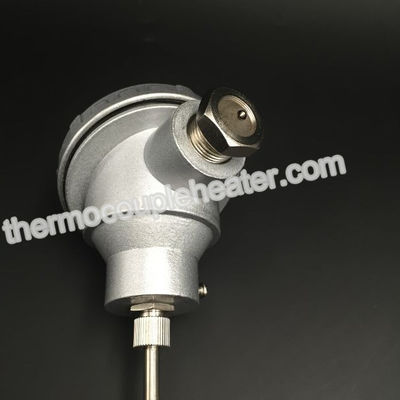

Sensor de temperatura de la IDT Pt100, punta de prueba de termopar da alta temperatura 2 pares

Tipo industrial termopar acorazado del reborde K con el sensor de temperatura pt100

Descripción:

1). Los tipos de termopar

El termopar de uso general se podía dividir en dos tipos: termopar estándar y termopar no estándar.
El termopar estándar significa los estándares nacionales para la relación entre el poder y la temperatura termoeléctricos, tolerancia, y una tabla de indexación de direcciones estándar unificada del termopar, tiene su ayuda del instrumento de la exhibición disponible para la selección
Termopar no estándar.
En el alcance del uso o de la magnitud y el termopar no estándar, generalmente no hay tabla de indexación de direcciones uniforme, uso principal para medir ciertas ocasiones especiales.
En China, los termopares e IDT toda según estándares internacionales del IEC, y señalado siete clases de normalización ---S, B, E, K, R, J, termopar de T como nuestro diseño-tipo unificado termopar

2). La estructura del termopar
Para garantizar el termopar es trabajo confiable, constante, su estructura está como sigue.

1. Del electrodo caliente de dos termopares la soldadura debe ser fuerte.
2. Dos electrodos calientes se deben aislar el uno al otro bien para prevenir cortocircuitos;
3. El connetion entre el alambre de la remuneración y el extremo libre del termopar debe ser conveniente y confiable
4. Debe poder garantizar que cubierta de la protección tiene aislamiento completo entre el electrodo caliente y los medios dañinos

Especificación:

1. Marca de la graduación: S, R, B;
2. Número del alambre: Tipo a una cara (2cores);
3. Tubo externo de la protección:
1) Piezas de acero del tubo: a.Material: 304; b.Diameter: 18m m; c.Length: 150m m
2) Pieza de Cermaic: a.Material: Tubo de cerámica; b.Diameter: 16m m c.Length: 350m m
4. Totalmente longitud: 500m m
5. Detalles del conector de Thermcouple:
1)Modelo: Modelo a prueba de agua
2)Tamaño: M20*1
3)Modelo del bloque de Cermic: 2P-C
6. Temperatura del uso: Más que 1500C;

Uso:

1. Ampliamente utilizado en ciencia e industria
2. Medida de la temperatura para los hornos
3. Uso del extractor de la turbina de gas
4. Utilizado para los motores diesel y otros procesos industriales
