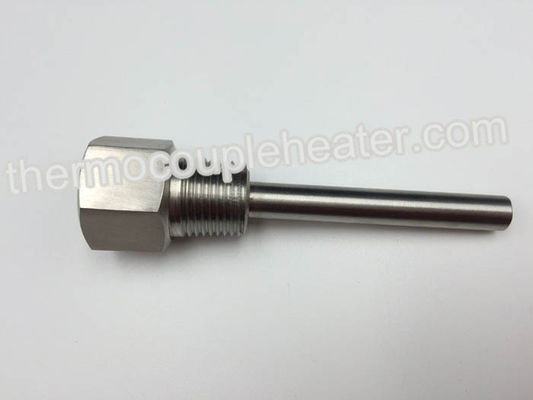

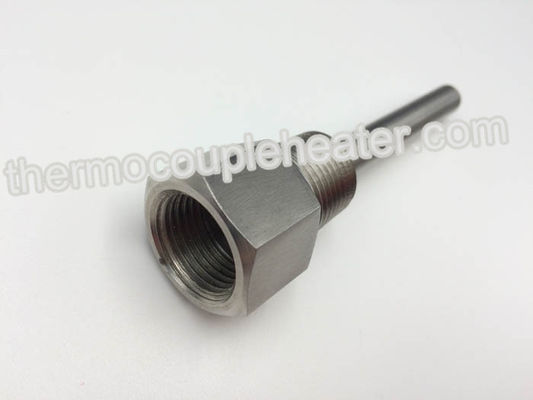

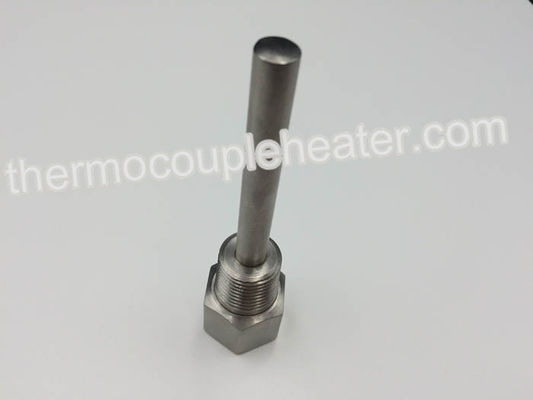

Termopar modificado para requisitos particulares Thermowell del acero inoxidable para el sensor de temperatura

Termopar Thermowell del acero inoxidable para el sensor de temperatura

1. Breve introducción

Thermowells es colocaciones tubulares usadas para proteger los sensores de temperatura instalados en procesos industriales. Un thermowell consiste en un tubo cerrado en un extremo y montado en la corriente de proceso. Un sensor de temperatura tal como un termómetro, un termopar o un detector de la temperatura de la resistencia se inserta en el extremo abierto del tubo, que está generalmente en el aire abierto fuera de la tubería o el buque de proceso y cualquier aislamiento térmico. Termodinámico, el líquido de proceso transfiere calor a la pared del thermowell, que a su vez transfiere calor al sensor. Puesto que más masa está presente con un montaje del sensor-bien que con una punta de prueba sumergida directamente en el proceso, la respuesta del sensor a los cambios de temperatura de proceso es reducida por la adición del pozo. Si el sensor falla, puede ser substituido fácilmente sin el drenaje del buque o de la tubería. Puesto que la masa del thermowell se debe calentar a la temperatura de proceso, y puesto que las paredes del thermowell conducen calor del proceso, la exactitud y la sensibilidad del sensor es afectada negativamente por la adición de un thermowell.

Para ser representante de la temperatura media del líquido, el thermowell debe ampliar el algún por ciento del diámetro interior del tubo o del buque de proceso (normalmente 1/3o del tubo dentro del diámetro). Una regla empírica que es suficiente para la mayoría de los usos industriales (exactitud del aproximadamente 1%) es asegurarse de que el thermowell proyecta 5 veces su propio diámetro en el proceso más la longitud de su elemento de detección. Así pues, para un termopar puesto a tierra por resorte en un thermowell con una 1 caña de la pulgada de diámetro y un grueso de la extremidad de .25 pulgada, una longitud típica de la inmersión igualaría 5,5 pulgadas (1 pulgada OD x 5 + .25 avanza lentamente bien grueso de la extremidad grueso de pared del sensor de +.25 pulgadas = 5,5 pulgadas).

Un thermowell se trabaja a máquina típicamente de la acción sólida de la barra y arma-se perfora para asegurar un diámetro interior recto largo que aproxime de cerca el diámetro del sensor instalado (ex: una .260 pulgada agujereada haciendo juego un sensor de .250 pulgada). Un thermowell se monta típicamente en la corriente de proceso por un casquillo roscado, soldado con autógena, sanitario o una conexión de proceso ensanchada. El sensor de temperatura tal como un termómetro, un termopar o un detector de la temperatura de la resistencia se inserta en el extremo abierto del thermowell y típicamente por resorte para asegurarse de que la extremidad del exterior del sensor de temperatura está en contacto metal sobre metal con la extremidad del interior del thermowell.

2. Características

• Envoltura opcional del tantalio, que puede ser atada permanentemente, para la protección añadida
• Despierte la frecuencia, tensión Flujo-inducida, y los cálculos de proceso de la presión se pueden hacer para apoyar el diseño del thermowell.
• Estándar de la soldadura de penetración completa
• Cálculos de la frecuencia de la estela
• Extensión integrada para la instalación simple
• Gran variedad de opciones materiales

3. Características

1. Diseño según estándar del IEC
2. resistencia contra alta presión
3. sea manufacturado e instalado durante el mismo término con equipos en cuestión
4. diversas clases de la presión para cubrir diversas demandas

4. Parámetro.

5. Uso

• También se utilizan en los termopares con los tubos de protección dobles
• Aplicable bajo condiciones de la alta presión y de la temperatura, alto medio del índice de corriente
• Thermowells se utiliza principalmente en los termopares desmontables y RTDs o en las instalaciones de la alta presión para la instalación posterior de termopares y de RTDs
