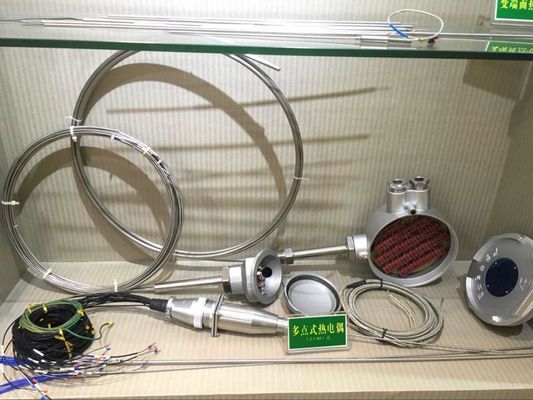

Sensor de temperatura de múltiples puntos de la IDT del termopar de Assemblied para la industria

Sensor de temperatura de múltiples puntos de la IDT del termopar de Assemblied para la industria

Uso:

Aplicable para measuing de la temperatura en diversos puntos in situ, ampliamente utilizados en los tanques grandes etc. de la torre o de almacenamiento de la síntesis del fertilizante químico.

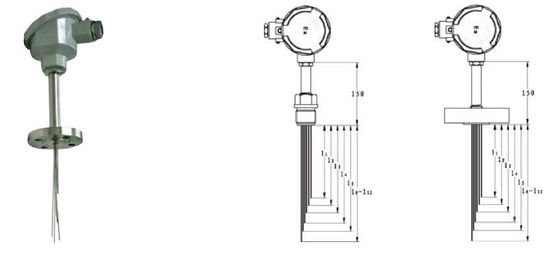

Parámetros:

MECANOGRAFÍE K (NICR-NI EX),

GAMA DE TEMPERATURAS: -200C a +1000C,

MATERIAL DE LA ENVOLTURA: SS, INCONEL,

REBORDE 1-1/2 DE LA CONEXIÓN ADENTRO,

DIÁMETRO DEL PARTE MOVIBLE: LARGURA modificada para requisitos particulares, TOTAL: modificado para requisitos particulares,

FFT: RF 150 LIBRAS, 4-STAGE DE MÚLTIPLES PUNTOS;

CAJA DE CONEXIÓN: modificado para requisitos particulares con los terminales,

ACERO INOXIDABLE, 4 GLÁNDULAS DE CABLE, M20 X 1,5 (LATÓN),

LONGITUD DEL TUBO DE LA EXTENSIÓN (K): modificado para requisitos particulares,

LONGITUDES DE LA INSERCIÓN: modificado para requisitos particulares,

LÍMITE DEL ERROR: CLASE 1.

Características:

1. El sensor se puede montar en un thermowell o directamente en un proceso con el uso de caber del proceso fijo, por resorte o de compresión. „

2. La asamblea puede ser suministrada con o sin un transmisor. Los transmisores convierten el milivoltio entrado del termopar a una salida análoga o digital linear (comúnmente 4-20 mA). Esta señal reduce inexactitudes potenciales en el circuito y niega el requisito para el alambre de la extensión del termopar. „

3. La asamblea tiene aprobaciones eléctricas para las ubicaciones peligrosas a prueba de explosiones, la seguridad intrínseca, la protección del ingreso y las áreas de los fines generales. „

4. Los sensores de termopar disponibles para esta asamblea se proporcionan una variedad de materiales de la envoltura incluyendo las aleaciones resistentes inoxidables de los aceros, resistente a la corrosión y da alta temperatura de la oxidación. „
Los diámetros del termopar se extienden a partir de 0,125 pulgadas a 0,250 pulgadas y 2 milímetros a 8 milímetros. Los diámetros estándar son 0,125 pulgadas y 0,250 avanzan lentamente también 3 milímetros y 6 milímetros. „

5. Las gamas de temperaturas del termopar son dependientes en el diámetro de la envoltura y del conductor, la calibración del elemento, y el material de la envoltura. „

6. Una variedad de extensiones del cuello son posibles. Proporcionan un accesorio del recinto (cabeza de la conexión) al proceso o al thermowell. Las extensiones estándar del cuello son la entrerrosca-unión-entrerrosca o el tubo roscado varón del cuello. Estas extensiones permiten la rotación direccional del cableado del campo del ir a así como una desconexión rápida positiva de la asamblea del proceso o del thermowell.
