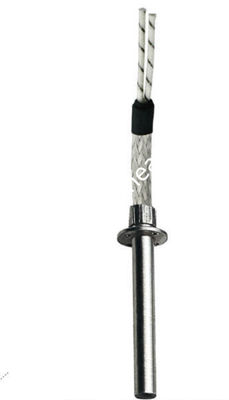

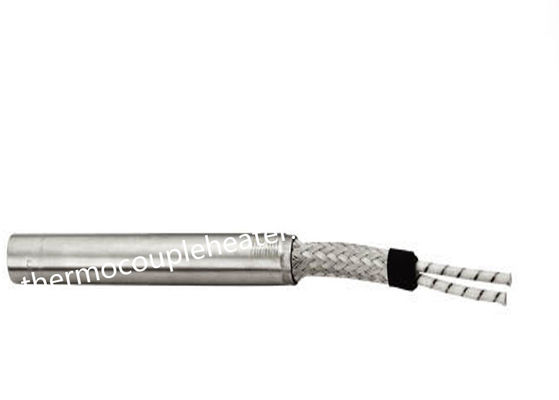

Elementos de calefacción eléctricos de la pantalla del metal para la máquina de moldear plástica, sistema de calefacción

Calentadores del cartucho de la pantalla del metal para el sistema de calefacción plástico de la máquina de moldear

Descripción:

El calentador del cartucho se puede dividir en 7 porciones principales:

Serpentín de calentamiento; Aislamiento; Envoltura; Aislamiento; Terminación; Tipo del alambre de ventaja; Densidad del vatio

Un calentador del cartucho es una resistencia eléctrica tubo-formada, resistente, industrial usada en la industria de proceso de la calefacción, manufacturado generalmente de encargo del elemento de calefacción del julio a una densidad específica del vatio, sobre la base de

su uso previsto. Condensado altamente alcanzan una densidad superficial del vatio del ² de hasta 50 W/cm.

El aislamiento se utiliza para prevenir la bobina del nicrom para entrar en contacto con la envoltura. Si sucediera tal acontecimiento, molería la resistencia y potencialmente produciría un cortocircuito catastrófico, dando por resultado una envoltura derretida y un fracaso de equipo importante. El daño puede ser atenuado instalando un circuito de interrupción de la falta de tierra. Para evitar que la bobina toque la envoltura, la bobina se inserta en la envoltura, y se llena inmediatamente del óxido de magnesio (MgO). Para asegurar a los terraplenes del MgO el espacio vacío entre la envoltura y la bobina, el calentador del cartucho es vibratorio llenado.

La envoltura es la pieza del calentador del cartucho que hace el contacto con el material o la sustancia que se calentarán. Varias aleaciones del metal se utilizan, dependiendo del tipo de uso, tal como ambientes altamente ácidos o corrosivos. Los tipos mas comunes de envolturas son el acero inoxidable 304 el acero inoxidable, 316, e Incoloy 800. Incoloy tiene el grado más alto de la temperatura, él se considera una superaleación.

Después de que el calentador del cartucho se haya llenado del MgO, un sello se aplica al extremo abierto del calentador del cartucho (donde la bobina de Nicrome fue introducida), esto evita que la bobina y el MgO salgan. También, previene la contaminación, tal como ruina, aire, o humedad plástico, para ir dentro del calentador.

Puesto que los calentadores del cartucho están instalados en una amplia variedad de máquinas, los fabricantes deben diseñar los calentadores para resolver ciertas liquidaciones. [5] [vínculo muerto] los calentadores del cartucho se pudieron terminar con las ventajas que salían derecho, o en un de ángulo recto. También, el fabricante debe tener cuidado que las ventajas no se exponen a las temperaturas más arriba que el grado máximo para el alambre de ventaja. Para prevenir daño del alambre de ventaja de temperatura, el movimiento o la contaminación, el alambre de ventaja puede ser protegido con el conducto del metal, el metal trenzado o las mangas del silicón.

Especificaciones:

1. alambre de resistencia: NiCr20/80

2. aislamiento: Polvo del óxido de magnesio

3. material de la envoltura: steel304,316,321 inoxidable, incoloy800, incoloy840

4. fuente del voltaje: 110v, 220v, 230v

5. fuente del vatiaje: 0.5kw-15kw opcional

6. Diámetro: 6-25m m

7. Longitud del alambre de ventaja: los 20-30cm

8. tolerancia del vatiaje: +5%/-10%

9. tolerancia de la longitud: el ±5%

10. impermeable: IP65

Usos

1. barras del sello

2. calentadores del torpedo para el moldeo a presión

3. múltiples del moldeo a presión

4. espectrometría de masa

5. moldeado del caucho

6. producción alimentaria

7. calefacción del tanque de la inmersión

8. compresores de la HVAC

9. Fuel Cell

10. semiconductor

11 aparatos médicos

12. Dispositivos de la medida del sensor

13. Protuberancia

14. A presión la fundición

15. Pegamentos calientes del derretimiento

16. Calor que estaca el sacador de agujero

17. Soldadura plástica

18. Calefacción flúida
